Счетчик электрической энергии трехфазный SM302
В наличии
Счетчик электрической энергии трехфазный SM302
Счетчик предназначен для измерения активной и реактивной электрической энергии в трехфазных цепях переменного тока с напряжением 3 230/400 В частотой 50 Гц и организации многотарифного учета электроэнергии.
Цена по запросу
Получить коммерческое предложение
Описание
Особенности счетчика:
Протоколы передачи данных:
Счетчик осуществляет контроль:
- Измерение активной и реактивной энергии и мощности в каждой фазе;
- Одновременный сбор данных по PLC и радио;

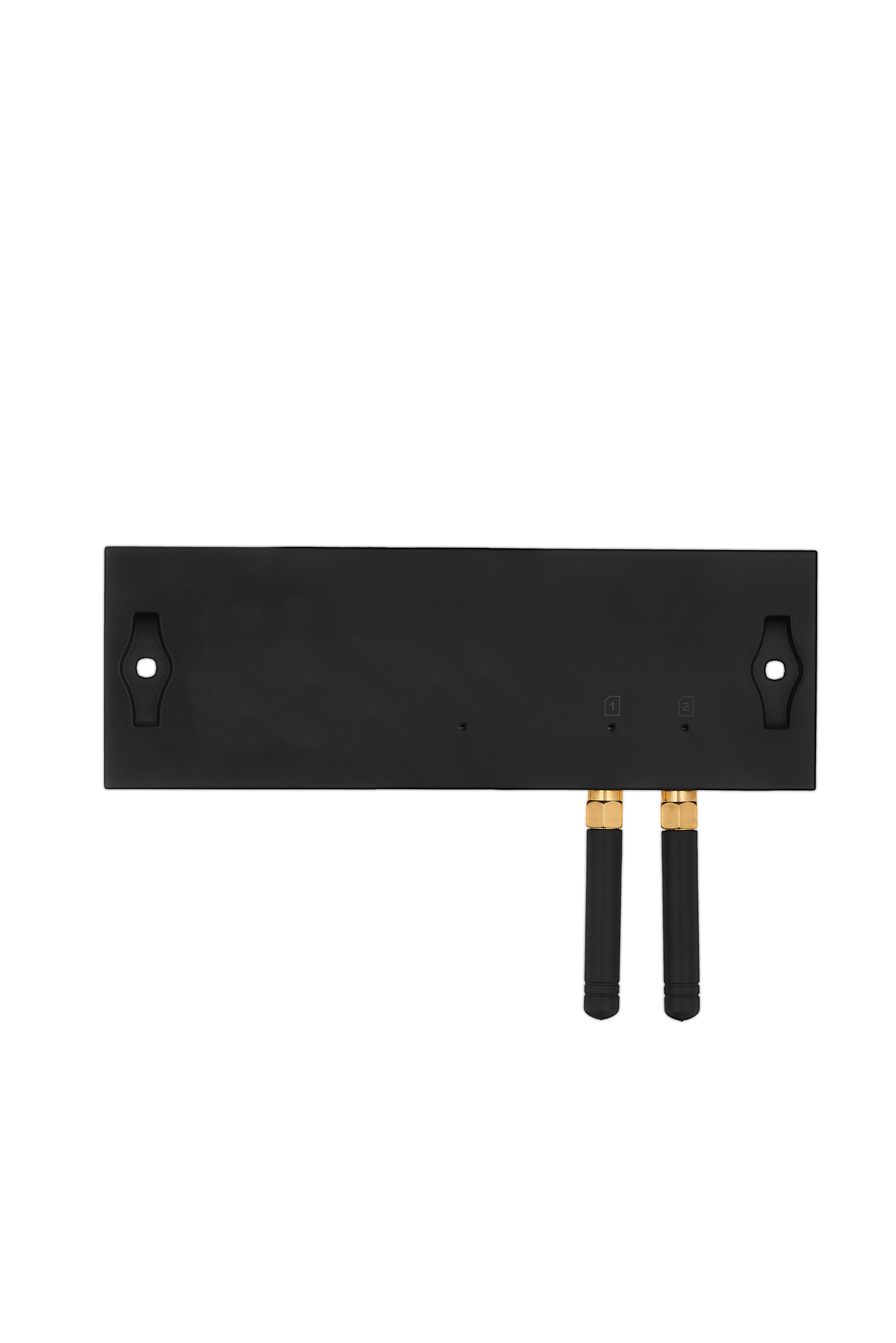

- Съемный GSM/GPRS модем или УСПД;
- Измерение параметров цепи;
- Измерение энергии генерации и потребления;
- Сигнализация о превышении лимитов энергии и мощности;
- Сенсорные кнопки для просмотра информации на экране;
- Датчик вскрытия крышки корпуса счетчика или клеммной колодки;
- Возможность установки на DIN-рейку.
- Radio (RF433 и RF868),
- PLC (G3-PLC, NERO-PLC),
- GSM/LTE, RS-485x2, ОПТОПОРТ
Протоколы передачи данных:
- СПОДЭС, Smart Meter Protocol
Счетчик осуществляет контроль:
- Потребляемой активной мощности направления с интервалом интегрирования мощности в 1, 3, 5, 10, - 15, 60 минут;
- Потребляемой мгновенной мощности;
- Лимитов потребления активной энергии;
- Потребления малых токов;
- Напряжения питающей сети;
- Потребляемых токов;
- Частоты сети;
- Последовательности фаз;
- Обрыва фазы.
Характеристики
Включен в реестр ЕАЭС согласно ПП № 1875. Подлежит продаже в РФ.
Основные
|
Интерфейсы связи
|
Radio (RF433) PLC (NERO-PLC) GSM/LTE, RS-485x2 ОПТОПОРТ |
|
Класс точности по активной энергии/по реактивной энергии
|
0,5S/1; 0,5/1 |
|
Номинальное напряжение
|
3х230/400 В |
|
Номинальная частота сети переменного тока
|
50 Гц |
|
Базовый (максимальный ток)
|
5 (10) А 5 (80) А 5 (100) А |
|
Стартовый ток
|
20 и 5 мА |
|
Потребляемая активная мощность
|
15 (3) Вт |
|
Скорость обмена через оптический порт
|
9600 бит/с |
|
Максимальное количество тарифов по активной энергии/ по реактивной энергии
|
8/4 |
|
Время сохранения данных
|
не менее 30 лет |
|
Время начального запуска
|
не более 5 |
|
Условия эксплуатации
|
- температура окружающей среды: от -40 до +70 °C - относительная влажность: от 30 до 95 % |
|
Нормальные условия измерений
|
- температура окружающей среды: от +20 до +30 °C - относительная влажность: от 30 до 80 % |
|
Межповерочный интервал
|
16 лет |
|
Средний срок службы
|
30 лет |
|
Средняя наработка наотказ
|
320000 часов |
|
Степень защиты корпуса
|
IP51 |
|
Габаритные размеры (ДхШхВ)
|
241х175,5х77 мм |
|
Масса
|
не более 1,9 кг |
Установка
Счетчики классов точности 0,5S и 0,5S/0,5 предназначены для подключения к сети через измерительные трансформаторы тока, счетчики классов точности 1 и 1/1 могут выпускаться в двух исполнениях: подключаемых к сети непосредственно или через измерительные трансформаторы тока.
